ما هو لفائفميلتر؟

2025-09-03 11:44:29

آلة تقليب اللف هي عبارة عن معدات ميكانيكية تستخدم في التعامل مع اللفائف وتدويرها، وتستخدم على نطاق واسع في المجال الصناعي.

الغرض الوظيفي:

آلة تقليب المواد الملفوفة تستخدم بشكل رئيسي لقلب المواد من الاتجاه العمودي إلى الاتجاه الأفقي، أو من الاتجاه الأفقي إلى الاتجاه الرأسي. على سبيل المثال، في معالجة لفات الأفلام الغذائية، يمكنها أولاً استلام منصة نقالة تحتوي على لفات باستخدام رافعة شوكية، ثم قلب اللفات بزاوية 90 درجة ووضعها على منشور متحرك كهربائي مع وظيفة الحركة الجانبية للتعامل لاحقًا من خلال رافعة علوية.

الميزات الهيكلية:

بأخذ آلة تقليب اللفائف الكهربائية كمثال، فهي تعمل بالكامل بالكهرباء، مما يتجنب مشكلة التسرب الهيدروليكي، كما أنها سهلة التجميع والنقل. ويمكن نقلها بواسطة رافعة شوكية. لا يحتاج هذا الجهاز إلى حاوية مغلقة وهو مزود بجميع مكونات السلامة الضرورية مثل أجهزة الإنذار الصوتي ونظام الاستشعار الكامل وأزرار الفطر للطوارئ وما إلى ذلك. وقد تم اعتماده من قبل المؤسسات المعتمدة.

طريقة التشغيل:

يمكن إجراء التوصيل الكهربائي لآلة تقليب المواد الملفوفة من خلال مقبس قياسي أحادي الطور 220V واتصال أرضي. يتم دمج التحكم من خلال صندوق الزر الموجود على الماكينة، مما يسمح للمشغلين بالتحكم شبه التلقائي أو اليدوي في المعدات.

مجالات التطبيق:

إن آلة تقليب لفائف الفولاذ عبارة عن آلة قوية وفعالة مصممة للتعامل الآمن والتدوير للملفات الفولاذية، مما يجعلها مثالية للبيئات الصناعية مثل مصانع الصلب، وورش معالجة المعادن، وما إلى ذلك. يمكنها تحسين الكفاءة التشغيلية، تقليل العمل اليدوي، وتقليل المخاطر في مكان العمل إلى أقصى حد ممكن.

اعتبارات الاختيار:

عند شراء آلة تقليب المواد الملفوفة، فإن السعر هو عامل رئيسي في الاعتبار، ولكن في نفس الوقت، يجب أيضًا أن تؤخذ في الاعتبار سعة المعدات، ووظائف التخصيص، وما إلى ذلك. فرق السعر بين آلات التقليب ذات السعات المختلفة كبير. كلما زادت السعة، زاد وزن وحجم اللفات التي يمكن معالجتها، وارتفع السعر. بالإضافة إلى ذلك، فإن آلات التقليب ذات الوظائف مثل التحكم الآلي، وآليات السلامة، ورفع كفاءة الطاقة، على الرغم من أنها مكلفة، يمكن أن تقلل بشكل كبير من تكاليف العمالة وتحسن الإنتاجية.

مبدأ العمل الأساسي لآلة تقليب المواد الملفوفة هو تشغيل آلية التثبيت والتموضع من خلال نظام محرك الطاقة، وتدوير مادة اللف بثبات وفقًا للمسار المحدد مسبقًا، وتحقيق تحويل وضعها من "أفقي → عمودي" أو "عمودي → أفقي". في نفس الوقت، نظام التحكم بالسلامة يضمن أن المواد الملفوفة لا تنحرف أو تسقط أثناء عملية التشغيل، مما يلبي في النهاية احتياجات النقل، المعالجة أو التخزين لعمليات الإنتاج اللاحقة. يمكن تقسيم سير العمل إلى أربع خطوات أساسية: "التثبيت والتثبيت ← التقليب المدفوع بالطاقة ← الوضع في مكانه ← التحرير والنقل".

سير العمل (أخذ "الملف العمودي → الملف الأفقي" كمثال)

بأخذ سيناريو معالجة لفائف الصلب في مصنع الصلب كمثال، فإن خطوات العمل الكاملة لآلة تقليب اللفائف هي كما يلي:

التحميل والوضع: تقوم الرافعة الشوكية بنقل الملف الفولاذي الموضوع عموديًا إلى إطار التقليب لآلة التقليب. يكتشف مستشعر تحديد المواقع ما إذا كان الملف الفولاذي متمركزًا أم لا. إذا تمت إزاحته، يتم ضبطه جيدًا من خلال ذراع التثبيت لضمان محاذاة مركز ثقل الملف الفولاذي مع محور الدوران لإطار التقليب.

تثبيت التثبيت: يقوم المشغل بتنشيط وظيفة التثبيت من خلال لوحة التحكم، ويتم شد ذراع التثبيت ببطء حتى يتم تثبيت الوسادة العازلة بإحكام على سطح الملف الفولاذي. تصل قوة التثبيت المرتدة لمستشعر الضغط إلى القيمة المقدرة، ويتم قفل نظام التثبيت.

التقليب المدفوع بالطاقة: قم بتنشيط أمر التقليب، ويقوم نظام الطاقة بتشغيل إطار التقليب ليدور ببطء حول محور الدوران الأفقي؛ أثناء عملية التدوير، يقوم نظام التحكم بمراقبة زاوية التقليب في الوقت الفعلي ويقدم تعليقات على معلومات الموقع من خلال جهاز التشفير.

القفل في مكانه: عندما يدور إطار التقليب إلى 90 درجة، يتم تشغيل مفتاح الحد، ويتم إيقاف تشغيل نظام الطاقة، ويتم تثبيت إطار التقليب بواسطة آلية قفل ميكانيكية لمنع الدوران العرضي.

التحرير والنقل: يقوم نظام التثبيت بتحرير ذراع التثبيت، ويقوم المشغل بنقل الملف الفولاذي الأفقي إلى العملية التالية من خلال الرافعة العلوية أو ناقل الأسطوانة، مما يكمل دورة التقليب واحدة؛ بعد ذلك، يدور إطار التقليب في الاتجاه المعاكس لإعادة الضبط والتحضير لمعالجة اللفة التالية.

الاختلافات الأساسية بين الأنواع المختلفة لآلات التقليب

وفقًا لمصدر الطاقة وسيناريو التطبيق، يمكن تقسيم آلة تقليب المواد الملفوفة إلى أنواع هيدروليكية وكهربائية وشبه أوتوماتيكية، مع اختلافات تفصيلية في مبادئ عملها، ومناسبة للفات ذات الأوزان المختلفة:

آلة تقليب الملفات الهيدروليكية: استخدام الزيت الهيدروليكي كوسيط للطاقة، ونقل الطاقة من خلال المضخات والأسطوانات الهيدروليكية، مع عزم دوران كبير، وعملية تقليب سلسة بدون تأثير، ومناسبة للملفات المعدنية شديدة التحمل؛ العيب هو أنه يتطلب صيانة منتظمة للنظام الهيدروليكي لتجنب تسرب الزيت.

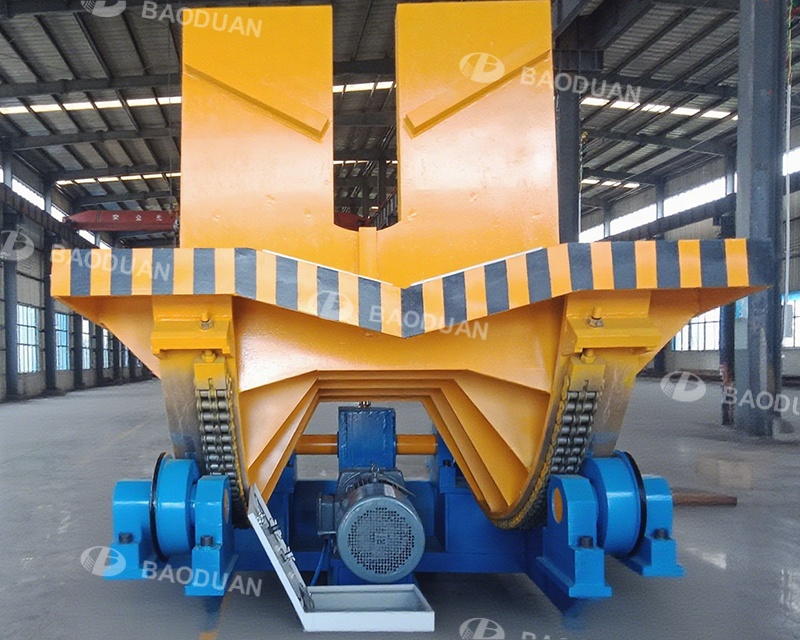

آلة تقليب اللفائف الكهربائية: يتم تشغيلها بواسطة محرك مؤازر أو محرك تخفيض، من خلال ناقل الحركة/السلسلة، بدقة تقليب عالية ولا حاجة للزيت الهيدروليكي، نظيفة وصديقة للبيئة، ومناسبة لمواد اللفائف خفيفة الوزن؛ المزايا هي التشغيل البسيط وتكاليف الصيانة المنخفضة.

آلة تقليب الملفات شبه الأوتوماتيكية: تتطلب بعض الخطوات مساعدة يدوية، ونظام الطاقة يوفر فقط طاقة التقليب، وهي مناسبة لسيناريوهات معالجة الملفات ذات الدفعات الصغيرة ومتعددة المواصفات. التكلفة أقل، ولكن الكفاءة أقل من تلك الخاصة بالنماذج الأوتوماتيكية بالكامل.

مبادئ التصميم الأساسية: توازن مركز الثقل والتحكم في القوة

تعتمد سلامة واستقرار آلة تقليب المواد الملفوفة بشكل أساسي على مبدأين في التصميم: "مركز توازن الجاذبية" و"التحكم الدقيق في القوة":

مبدأ توازن مركز الجاذبية: أثناء عملية التقليب، يجب أن يكون مركز ثقل الملف دائمًا ضمن نطاق دعم إطار التقليب، وإلا فقد يتسبب ذلك في إمالة إطار التقليب أو سقوط الملف. لذلك، أثناء تصميم المعدات، سيتم حساب موضع محور الدوران وتثبيته بناءً على الحد الأقصى لقطر ووزن الملف المستهدف، مما يضمن عدم تحول مركز الثقل عند قلب الملفات ذات المواصفات المختلفة.

مبدأ التحكم في القوة: يجب أن تكون قوة التثبيت "متوسطة" - صغيرة جدًا ستؤدي إلى انزلاق الملف، وكبيرة جدًا ستسحق الملف. لذلك، غالبًا ما تعتمد آلات التقليب الحديثة "التحكم في الضغط بحلقة مغلقة": توفر مستشعرات الضغط تعليقات في الوقت الفعلي على قوة التثبيت، ويقوم نظام التحكم تلقائيًا بضبط ضغط ذراع التثبيت بناءً على مادة الملف، مما يحقق "التثبيت المرن".

باختصار، مبدأ العمل لآلة تقليب اللفائف هو مزيج من "الهيكل الميكانيكي + محرك الطاقة + التحكم الذكي". الهدف الأساسي هو إكمال تحويل وضع الملف بكفاءة ودقة مع ضمان السلامة، والتكيف مع احتياجات معالجة الملف للعمليات المختلفة في الإنتاج الصناعي.
